擺線針輪減速機

點擊數：1542 錄入時間：2021-08-12 21:43:53

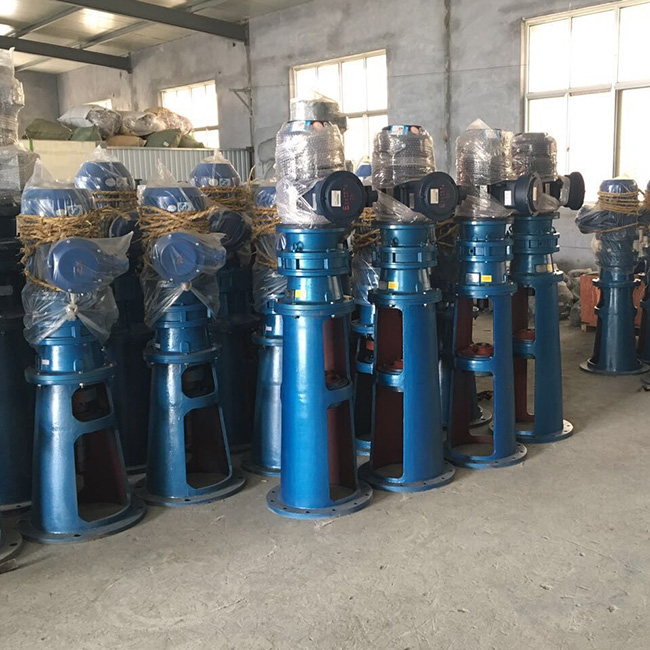

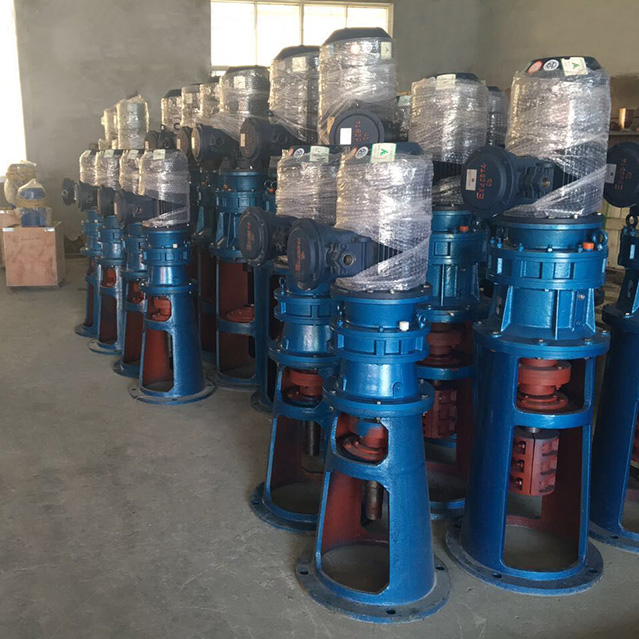

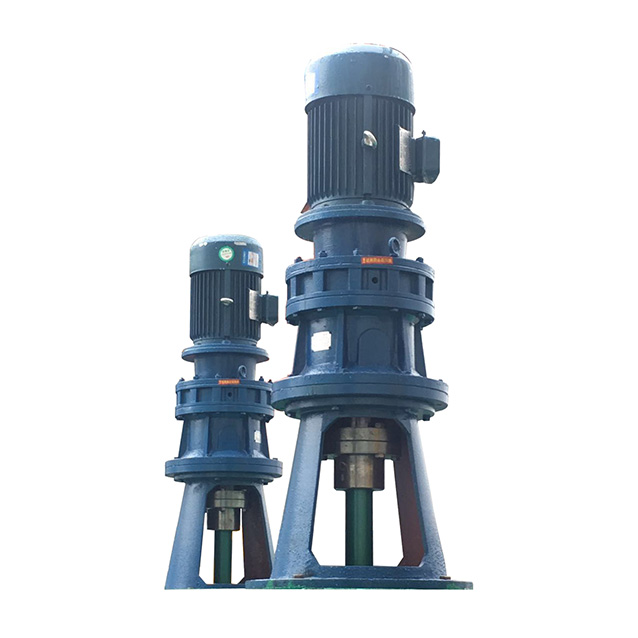

擺線針輪減速機
擺線針輪減速機是一種應用行星式傳動原理，采用擺線針齒嚙合的新穎傳動裝置。擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。
擺線針輪減速機的簡介：
當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

山東卓信工業搪瓷有限公司  http://wxntsy.cn/

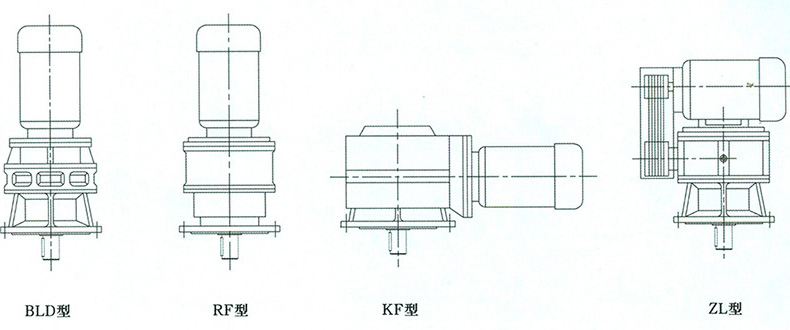

擺線針輪減速機類型一覽表



類別
type

型號Model

推薦傳動比
Transmission ratio

轉速范圍
Speed range(r/min)

特點及應用 Characteristics and application

擺線針輪減速機
Planetary cycloid pin gear reducer

BLD

11

134

減速比大、結構緊湊、體枳小.運轉平穩、承載能力大、傳動效率高、壽命長，用于各種傳動機械的減速裝置。
Large reduction rate；compact structure, small volume.stable running,large bearing capacity, high efficiency.long lifespan. Suitable for various driving device.





17

85







23

63







29

50







35

41







43

34







59

25







71

20



斜齒輪減速機 Series helical gear reducer

RF

5.30-73.49

20-272

具有體積小、重量輕、承載能力大、傳動平穩、噪音低、傳動效率高、耗能低、溫升低、壽命長等特點，是一種新穎的減速傳動裝置

螺旋錐齒輪減速機
Bevel gear reducer

KF

7.21-70.95

20-200

輸入軸于輸出軸垂直，具有傳動效率高、配備功率大，傳動平穩、噪音低、溫升低、壽命長、安裝高度低等特點。



ZL

4.8-24

60-300

皮帶帶動齒輪傳動，承載能力大、噪音低、 壽命長、傳動效率高、運轉平穩、耗能低， 適用于粘稠度高或大型設備
